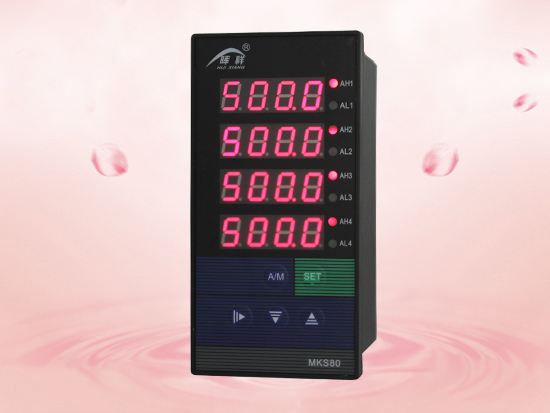

- 商品名稱：八回路控制儀(輝祥）
- 添加時間：2020-11-30 14:59:22
型 號 | 代 碼 | 說 明 | |||||||||
HXWP-M | □ | □ | □□ | -□ | □ | -□□ | -□ | □ | -□ | -□ | 智能多路巡檢控制儀 |
外形特征 | K | 橫式顯示儀表 | |||||||||
外形尺寸 | 8 | 160×80mm（橫式）,80×160mm（豎式） | |||||||||
控制作用 | □□ | 參見 “控制作用” | |||||||||
通訊方式 | □ | 參見 “通訊方式” | |||||||||
輸出方式 | □ | 參見 “控制輸出方式” | |||||||||
輸入類型 | □□ | 參見 “輸入類型”*1 | |||||||||
第一報警方式 | □ | 參見 “報警方式” | |||||||||
第二報警方式 | □ | 參見 “報警方式” | |||||||||
報警記憶 | K | 帶報警記憶功能*2 不帶報警記憶功能 | |||||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) | |||||||||
★特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
★控制作用：
代碼 | 07 | 08 |
控制作用 | 八路巡檢測量顯示 | 八路巡檢分別控制/報警輸出 |
★通訊方式：
代0 | 3 | 8 | RS-232 | 打印口 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用HX-WP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼 | 1 | 3 | 5 | 7 | 9 | ||||||||||
輸出方式 | 無輸出 | 繼電器 | 0~10mA | 0~5V | SSR輸出 | 特殊規格 | 400~1800℃ | 09 | -199.9~320.0℃30~350Ω | 0~1600℃ | 10 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | 0~1300℃ | Cu100 | 19 | -1999~99999 d | |||||||||||
04 | 0~1000℃ | 4~20mA | 20 | -1999~99999 d | |||||||||||
05 | -199.9~320.0℃ | 0~10mA | 21 | -1999~99999 d | |||||||||||
06 | 0~1200℃ | 1~5V | 22 | -1999~99999 d | |||||||||||
07 | 0~2300℃ | 0~5V | 23 | 可切換輸入 | |||||||||||
08 | -200~650℃ | 0~20mA |
*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。
*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道＞8、≤16時，可選擇上限或下限/路報警輸出。
★報警方式：
代碼 | N | H | L |
報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
