• 商品名稱：固定一體功能型超聲波流量計
• 添加時間：2019-07-03 16:18:59
•

特點
操作方便
    固定一體功能型流量計既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
高精度測量
    線性度優于0.5,重復性精度優于0.2,測量精度優于±1
測量范圍大
    固定一體功能型流量計選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量
防護等級高
    一次表防護等級可達到IP68，可浸入水下2米工作
多重顯示
    一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單

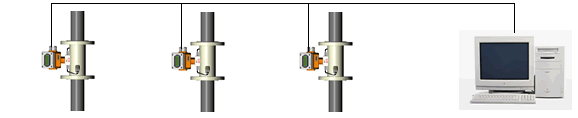

傳輸距離遠　組網快捷
    一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。

選配的主機

可選配的二次表

壁掛型 QX-TUF-2000FW 用于掛墻安裝 尺寸：178×165×55mm	盤裝型QX-TU-2000FS 用于儀表盤安裝 開孔尺寸：152×76mm	防爆型 QX-UF-2000FD    防爆等級DⅡBT4，用于防爆場合   尺寸：298×298×110mm

可選配的傳感器

特　　點	功　能　型
外　夾　式	QX-TUF-2000FNB
安裝無需斷流，無壓力損失 精度優于±1 安裝維修方便，用戶可自行安裝 價格低，與測量口徑無關 適合于工況條件較好的環境
插　入　式	QX-TUF-2000FNC
安裝無需斷流，無壓力損失 精度優于±1 用戶需經培訓后，采用專用開孔器才能自行安裝 價格較高，與測量口徑無關 接收信號良好，長期運行穩定，可靠
標準管段式	QX-TUF-2000FNG
安裝需斷管,斷流，無壓力損失 精度優于±0.5 安裝維修需斷流，用戶可自行安裝 測量口徑越大，價格越高 精度高，接收信號良好，長期運行穩定可靠

基本參數

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-2(小型)	TUF-2000BNB1	DN15-100mm	-30℃～90℃	優于 ±1
	TM-1(中型)	TUF-2000BNB2	DN50-1000mm
	TL-1(大型)	TUF-2000BNB3	DN300-6000mm
高溫外夾式	HTS-1(小型)	TUF-2000BNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	TUF-2000BNB5	DN50-1000mm
插　入　式	TC-1(標準插入)	TUF-2000BNC1	DN80-6000mm	-40℃～160℃
	TLC-2(加長插入)	TUF-2000BNC2
標準管段式	標準管段式	TUF-2000BNG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	優于 ±0.5
電　　源	一次表DC8-36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2路隔離OCT輸出，1路隔離4-20mA 輸出( 無源 )
通信協議	METER-BUS協議，MODBUS 協議，簡易水表協議

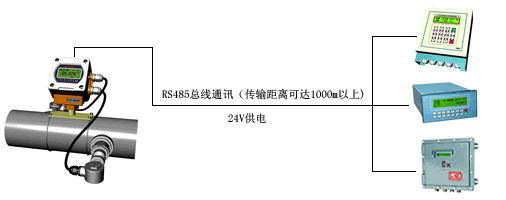

流量計構成圖
